সৌর প্যানেল মাউন্টিং রেল প্রস্তুতকারক এবং সরবরাহকারী
Xiamen Topfencesolar ব্র্যান্ডসোলার প্যানেল মাউন্টিং রেলছাদের সোলার সিস্টেমের জন্য ব্যবহৃত উচ্চ স্তরের অ্যালুমিনিয়াম উপাদান সোলার প্যানেল মাউন্ট করার জন্য অপ্টিমাইজ করা হয়।

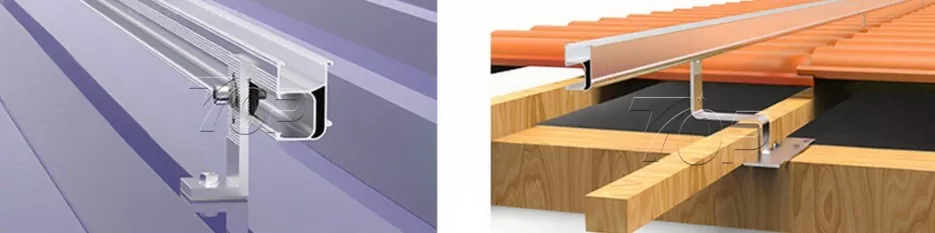

ছাদের ধরন সোলার রেল:
অ্যালুমিনিয়াম 6005-T5/T6 হল উচ্চ শক্তি, চমৎকার জারা প্রতিরোধ ক্ষমতা এবং অত্যন্ত হালকা ওজনের বৈশিষ্ট্য, ছাদের সিস্টেম র্যাকিংয়ের জন্য সবচেয়ে উপযুক্ত উপাদান
TF-RL সিরিজ B46 রেল | দৈর্ঘ্য 4000 মিমি, 4200 মিমি, 4500 মিমি, 4800 মিমি ইত্যাদি।
সাধারণ আকার: 27.3 * 48.3 * 4500 মিমি
পৃষ্ঠ চিকিত্সা: ≥10μm

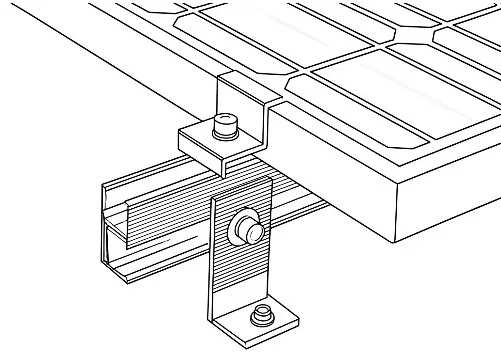

রেল মাউন্ট কিট
স্ট্রাকচার ডিজাইনের বিশদ বিবরণ: TF-RL-B46 নিন যা উদাহরণ স্বরূপ সবচেয়ে জনপ্রিয় মডেলগুলির মধ্যে একটি।
গঠন মাত্রা:
|
স্ট্রাকচারের বিভাগ জ্যামিতি পরামিতি |
|||||||
|
(1) রেল: |
B46 |
উপাদান: |
AL6005-T6 |
||||
|
σs = 250 |
N/mm2 |
ই = 70000 |
N/mm2 |
||||
|
বিভাগ জ্যামিতি পরামিতি |
|||||||
|
A(mm2) |
197.0 |
Ip(mm4) |
64335.0 |
||||
|
Ix(mm4) |
43678.0 |
Iy(mm4) |
20657.0 |
||||
|
Zxup(mm3) |
1804.0 |
Zyleft(mm3) |
1703.0 |
||||
|
Zydown(mm3) |
2004.0 |
জাইরাইট(mm3) |
1306.0 |
||||
ওজন/মিটার = ঘনত্ব ρ(kg/m³) × বিভাগীয় এলাকা A(m2) × g(N/kg)
=2710 x 0.00019696 x 9.8
=5.23 N/m
B46 অ্যালুমিনিয়াম রেলের রাসায়নিক গঠন বিশ্লেষণ:
(পরীক্ষা পদ্ধতি: GB/T3190-2008,OES)
|
AL6005-T6 এর রাসায়নিক উপাদান |
|||
|
উপাদান |
6005 এর প্রবিধান |
আন্তাই অ্যালুমিনিয়াম পণ্য (AT6006 -T6) |
উপসংহার |
|
সি |
০.৬-০.৯ |
0.62 |
পাস |
|
ফে |
≤0.35 |
0.13 |
পাস |
|
কু |
≤0.10 |
<0.001 |
পাস |
|
Mn |
≤0.10 |
0.003 |
পাস |
|
এমজি |
0.40-0.60 |
0.56 |
পাস |
|
ক্র |
≤0.35 |
0.001 |
পাস |
|
Zn |
≤0.10 |
0.01 |
পাস |
|
তি |
≤0.10 |
0.014 |
পাস |
|
আল |
মার্জিন |
মার্জিন |
পাস |
প্রসার্য পরীক্ষা:
পরীক্ষা পদ্ধতি: JIS Z 2241-2011
AL6005-T6 এর যান্ত্রিক বৈশিষ্ট্য
|
টেস্ট আইটেম |
নমুনার ধরন |
প্রসার্য শক্তি (Rm)(Mpa） |
প্রমাণ শক্তি (R0 .2) (Mpa) |
ফ্র্যাকচারের পরে লম্বা হওয়া (A50mm)(%) |
|
ফলাফল |
নং 13বি |
295 |
263 |
10 |
রেল কাঠামো মাউন্ট কিট জিনিসপত্র:
|
|
|
|
|
|
বোল্টের দুটি থ্রেড |
ছাদের হুক |
এল-ফুট কিট |
মিড-ক্ল্যাম্প ঘ |
|
|
|
|
|
|
মিড ক্ল্যাম্প 2 |
শেষ ক্ল্যাম্প 2 |
পরিবাহী শীট |
আরো রেল অ্যাপ্লিকেশন
- View as
অ্যালুমিনিয়াম সোলার প্যানেল মাউন্টিং রেল বন্ধনী
অ্যালুমিনিয়াম সোলার প্যানেল মাউন্টিং রেল বন্ধনী B45 রেলকে সমর্থন করার জন্য বিমের উপর মাউন্ট করা ছাদের হুক ব্যবহার করে চীন থেকে Xiamen Topfencesolar দ্বারা তৈরি। ল্যান্ডস্কেপ বা উল্লম্ব অভিযোজনে সৌর প্যানেলগুলিকে সাজানোর জন্য রেল সংযোগকারীগুলি একটি লম্বা রেলের মধ্যে রেলের টুকরোগুলিকে সারি সারি করে। এটির উচ্চ নির্ভরযোগ্যতা কর্মক্ষমতা ইউরোপ, এশিয়া, আমেরিকান বাজার দ্বারা উষ্ণভাবে স্বাগত জানানো হয়।
ব্র্যান্ড নাম:টপফেনসেলার
পণ্য উপাদান:অ্যালুমিনিয়াম
পণ্য ফাংশন:সৌর প্যানেল মাউন্ট জন্য রেল
সেবা জীবন:≥25 বছর
ব্র্যান্ড নাম:টপফেনসেলার
পণ্য উপাদান:অ্যালুমিনিয়াম
পণ্য ফাংশন:সৌর প্যানেল মাউন্ট জন্য রেল
সেবা জীবন:≥25 বছর
সৌর রাক ছাদ মাউন্টিং রেল
সোলার মাউন্টিং স্ট্রাকচারের বিশ্বস্ত সরবরাহকারী হিসাবে, Xiamen Topfencesolar Co.,Ltd আবাসিক ছাদ থেকে বাণিজ্যিক পিভি প্ল্যান্ট পর্যন্ত বিভিন্ন বাজারের চাহিদা মেটাতে উচ্চ-কার্যক্ষমতা সম্পন্ন সোলার র্যাক ছাদ মাউন্টিং রেল ডিজাইন এবং উত্পাদন করতে নিবেদিত। আমরা এমন পণ্য ডিজাইন করি যা প্রযুক্তিগত কর্মক্ষমতা এবং খরচ দক্ষতা উভয়ই প্রদান করে।
ব্র্যান্ড নাম:টপফেনসেলার
পণ্য উপাদান:AL6005-T5/ AL6063-T6
পণ্য ফাংশন:ছাদে মাউন্টিং
সেবা জীবন:20 বছরেরও বেশি
সোলার প্যানেল রেল
সৌর প্যানেল রেলগুলি সৌর ছাদ মাউন্টিং সিস্টেমের জন্য স্থিতিশীল সমর্থন প্রদান করে এবং বিভিন্ন অনুষ্ঠানে মানিয়ে নিতে পারে। Xiamen Topfencesolar হল একজন পেশাদার প্রস্তুতকারক যে ক্লায়েন্টদের তাদের সৌর প্রকল্পে সাহায্য করার জন্য আমরা সোলার প্যানেল রেল কাস্টমাইজড পরিষেবা অফার করি। নমুনা বিভিন্ন আকার এবং পরিমাণ জন্য উপলব্ধ.
ব্র্যান্ড নাম:টপফেনসেলার
পণ্য উপাদান:অ্যালুমিনিয়াম Al6005-T5 / T6
পণ্য ফাংশন:ধাতু ছাদ সৌর মাউন্ট
সেবা জীবন:20 বছর
মেটাল ছাদ সোলার প্যানেল মাউন্ট জন্য মিনি রেল
চীনে একজন পেশাদার প্রস্তুতকারক এবং সরবরাহকারী হিসাবে, Xiamen Topfencesolar দ্বারা উত্পাদিত ধাতব ছাদের সোলার প্যানেল মাউন্ট করার টেকসই এবং হালকা ওজনের বৈশিষ্ট্যের জন্য মিনি রেল আপনার সৌর প্যানেল মাউন্ট করার জন্য 20-30% কম খরচ কমাতে পারে। অ্যালুমিনিয়াম সারফেস অ্যানোডাইজেশন ≥ 10μm প্রক্রিয়াকরণ করছে, 25 বছরেরও বেশি সময় ধরে সার্ভিসিং করে UV প্রুফ এবং জারা প্রতিরোধের মহান প্রচেষ্টা নেয়। এই রেইলেস সমাধানটি ভালভাবে স্বাগত জানানো হয় এবং আবাসিক, বাণিজ্যিক এবং শিল্প ক্ষেত্রে সৌরজগতে ব্যবহৃত হয়।
ব্র্যান্ড নাম:টপফেনসেলার
পণ্য উপাদান:Al6005-T5
পণ্য ফাংশন:ছাদে বা মাটিতে সোলার প্যানেল লোড করার জন্য
সেবা জীবন:≥25 বছর
ব্র্যান্ড নাম:টপফেনসেলার
পণ্য উপাদান:Al6005-T5
পণ্য ফাংশন:ছাদে বা মাটিতে সোলার প্যানেল লোড করার জন্য
সেবা জীবন:≥25 বছর
সৌর প্যানেল ছাদ রাক মাউন্ট
টপফেনসোলার সৌর প্যানেল ছাদ র্যাক মাউন্ট উত্পাদন করে, চীন ভিত্তিক কারখানা। রেল হল একটি ফটোভোলটাইক সিস্টেমের মূল ইনস্টলেশন বন্ধনী। রেল মাউন্ট করার সাথে, এটি নিরাপদে বিভিন্ন ছাদে সোলার প্যানেল ঠিক করতে পারে। যেমন কংক্রিট, ধাতু, এবং টালি ছাদ। হালকা ওজনের রেলগুলি অ্যালুমিনিয়াম খাদ দিয়ে তৈরি, দুর্দান্ত জারা প্রতিরোধের সাথে সম্পাদন করে, আরও কী, এটি ইনস্টল করা সহজ।
অ্যালুমিনিয়াম সোলার প্যানেল মাউন্টিং রেল
অ্যালুমিনিয়াম সোলার প্যানেল মাউন্টিং রেলগুলি সম্পূর্ণ সৌর মাউন্টিং কাঠামোর জন্য একটি গুরুত্বপূর্ণ অংশ। এগুলি অ্যালুমিনিয়াম 6005-T5 উপকরণ দিয়ে তৈরি করা হয়েছে অ্যানোডাইজিং পৃষ্ঠের চিকিত্সা, 25 বছরেরও বেশি সময় ধরে টেকসই।
ব্র্যান্ড নাম:টপফেনসেলার পণ্য উপাদান:অ্যালুমিনিয়াম 6005-T5, 6063-T6 পণ্য ফাংশন:সৌর মাউন্ট সমর্থন সেবা জীবন:≥ 20 বছর
ব্র্যান্ড নাম:টপফেনসেলার পণ্য উপাদান:অ্যালুমিনিয়াম 6005-T5, 6063-T6 পণ্য ফাংশন:সৌর মাউন্ট সমর্থন সেবা জীবন:≥ 20 বছর
চীনে একটি নির্ভরযোগ্য সোলার প্যানেল মাউন্টিং রেল প্রস্তুতকারক এবং সরবরাহকারী হিসাবে, আমাদের কারখানা রয়েছে। কাস্টমাইজড পণ্য মূল্য তালিকা পেতে, আমাদের সাথে যোগাযোগ করুন.
