চীনে তৈরি উচ্চ মানের হ্যাঙ্গার বোল্ট

সৌর কাঠামো মাউন্ট করার জন্য হ্যাঙ্গার বোল্ট, চীনের জিয়ামেন বোল্ট উৎপাদন শহর টপফেনসোলার দ্বারা উত্পাদিত। নিচের প্রধান তিনটি অংশ নিয়ে গঠিত।

বর্ণনা:

আইটেম	উপাদান	আকার	পরিমাণ	একক ওজন
M10 বল্টু	SUS304	M10*200	1	0.085
M10 ফ্ল্যাঞ্জ বাদাম	SUS304	M10*15*10	3	0.011
রাবার প্যাড	ইপিডিএম	M10*200	1	0.05

পণ্যের নাম: সোলার প্যানেল বোল্ট

উপাদান: SUS304/316

বিরোধী জং: এটি উচ্চ কর্মক্ষমতা

ইনস্টলেশন সাইট: ছাদে

রঙ: প্রাকৃতিক বা কাস্টমাইজড

ফাংশন: কাঠামোর সোলার প্যানেল ফাস্টেনার

চালানের আগে প্রাক-একত্রিত করুন

সৌর প্যানেল বোল্টগুলি অপ্টিমাইজ করা কাঠামোর বিকল্প, জটিল ইনস্টলেশনের প্রয়োজন নেই। এটি পিভি মডিউলগুলিতে নির্ভরযোগ্য সমর্থন প্রদানের জন্য সৌর প্যানেল কাঠামো মাউন্টিংকে সরলীকৃত এবং আরও কার্যকর করে তোলে।

লোডিং ক্ষমতা:

সর্বোচ্চ বায়ু লোড: সর্বোচ্চ. 60 m/s পর্যন্ত

সর্বোচ্চ তুষার লোড: সর্বোচ্চ. 1.4 KN / m2 পর্যন্ত

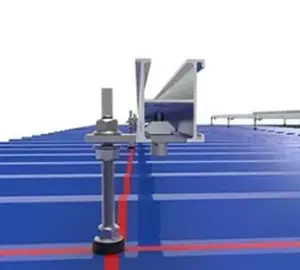

ছাদ সাইটের উপযুক্ত প্রয়োগ: ঢেউতোলা ধাতব ছাদ, ট্র্যাপিজয়েডাল ছাদ, স্যান্ডউইচ ধাতব ছাদ, টিনের ছাদ ইত্যাদি।

আরো মাত্রা:

পদ্ধতি ব্যবহার করা:

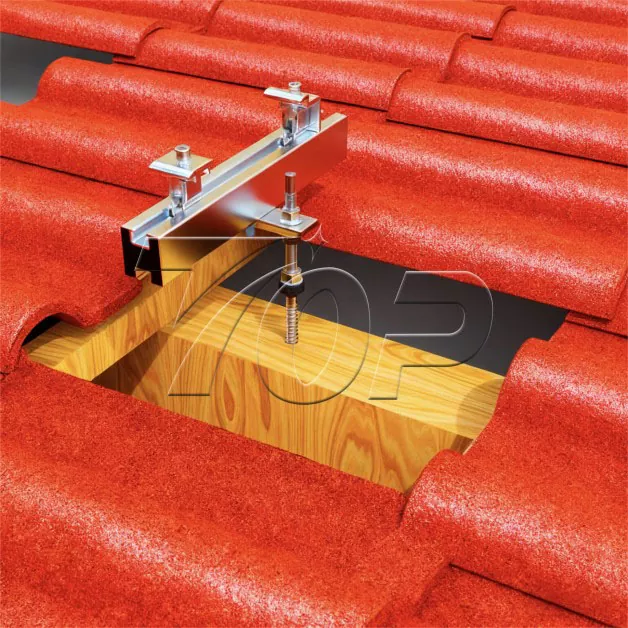

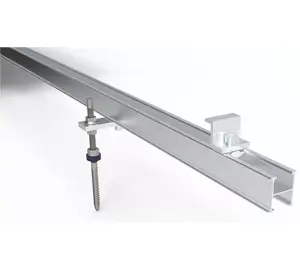

দসৌর হ্যাঙ্গার বল্টুমিড-ক্ল্যাম্প এবং এন্ড-ক্ল্যাম্পের সাথে সৌর রেল বেঁধে রাখার জন্য এল-ফুট মাউন্ট কিটের সাথে ব্যবহার করা হয়।

ভূমিকা ম্যানুয়াল

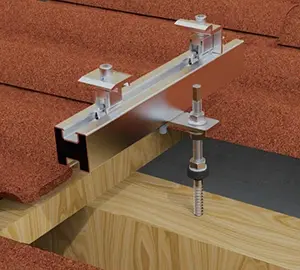

(1) মেটাল বিম বা কাঠের রাফটারে ছাদ এবং প্রি-ড্রিল মাউন্টিং গহ্বরের অবস্থান পরিমাপ করুন।

(2) বোল্টগুলিকে আগে থেকে ড্রিল করা গর্তে স্ক্রু করুন এবং নিশ্চিত করুন যে EPDM প্লেটটি পানির ফুটো হওয়ার ঝুঁকি দূর করার উদ্দেশ্যে ছাদে শক্তভাবে সংযুক্ত রয়েছে।

(3) অবশেষে প্যানেলটি ছাদের উপরে উঁচু করার জন্য উচ্চতা সামঞ্জস্য করা, তারপর লকিং বাদামগুলিকে বেঁধে দেওয়া।

(4) এর উপরে এল-ফিট ব্লক মাউন্ট করুন এবং M10 ফ্ল্যাঞ্জ বাদামকে শক্তভাবে স্ক্রু করুন।

(5) রেল সংযোগকারীর সাথে সৌর রেল সংযোগ করা, এটি L-ফুট কিটগুলিতে মাউন্ট করা।

(7) সঙ্গে কাঠামোর উপর সৌর প্যানেল মাউন্টমিড এবং এন্ড সোলার প্যানেল ক্ল্যাম্পসম্পূর্ণ ছাদ পাকাকরণ সম্পূর্ণ করতে।
