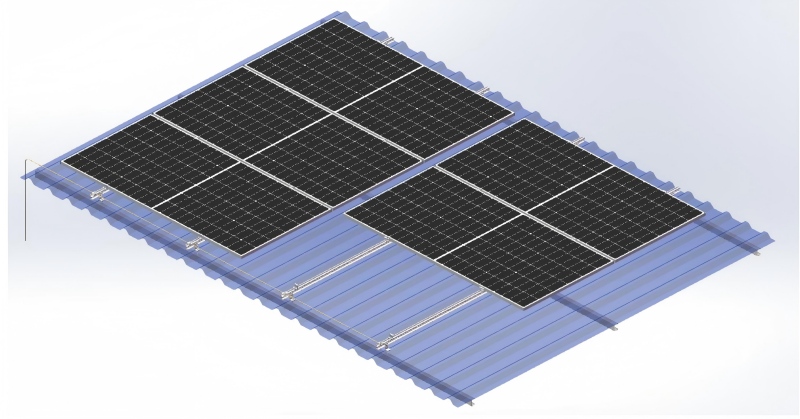

ছাদে সোলার প্যানেল কিভাবে মাউন্ট করবেন?

একটি সৌরবিদ্যুৎ কেন্দ্র স্থাপন করা অনেক সুবিধা নিয়ে আসতে পারে, যেমন বিদ্যুতের বিল সংরক্ষণ করা বা এমনকি তাদের সম্পূর্ণ মওকুফ করা।

সৌর শক্তির অনেক সুবিধা উপভোগ করতে, ছাদে এটি ইনস্টল করা হল সবচেয়ে সাশ্রয়ী বিকল্প।

ছাদে সোলার প্যানেল মাউন্ট করার গাইড

প্রয়োজনীয় উপাদান এবং উপকরণ থেকে শুরু করে সর্বোত্তম ইনস্টলেশন অবস্থান এবং ধাপে ধাপে অপারেশন নির্দেশাবলী, আপনার জানা দরকার সমস্ত তথ্য এখানে পাওয়া যাবে। সঙ্গে স্থির ইনস্টলেশন উপাদান নিনএল-ফুটএবং একটি উদাহরণ হিসাবে রেল গাইড. স্থির সৌর প্যানেল ইনস্টল করার জন্য প্রয়োজনীয় উপাদানগুলি মূলত প্রস্তুতকারকের উপর নির্ভর করে, তবে তারা যে কোনও সৌর প্যানেল ইনস্টলেশন পদ্ধতির জন্য কমবেশি একই। একটি সম্পূর্ণ সেটের মধ্যে উপাদান, বৈদ্যুতিন সংকেতের মেরু বদল তার, MC4 সংযোগকারী, এল পিন + গাইড রেল, অ্যালুমিনিয়াম খাদ বন্ধনী, ইত্যাদি এবং সবচেয়ে গুরুত্বপূর্ণভাবে নির্মাণ সরঞ্জাম অন্তর্ভুক্ত থাকে। এই ধরনের ইনস্টলেশন সিস্টেমে, আপনাকে সংযোগকারী অংশগুলিতে গর্ত করতে হবে এবং সম্পূর্ণ কাঠামোটি ছাদে দৃঢ়ভাবে ইনস্টল করা আছে তা নিশ্চিত করতে ইনস্টলেশন গাইড রেলগুলিতে সেগুলি ঠিক করতে হবে। সমর্থন বন্ধনী ইনস্টলেশন কিটগুলির একটি সেট এই ইনস্টলেশনের প্রয়োজনীয়তা ভালভাবে পূরণ করতে পারে। অন্যান্য ইনস্টলেশন পদ্ধতি বল্ট ইনস্টলেশন এবং চাপ ব্লক ইনস্টলেশন অন্তর্ভুক্ত. এগুলি ছাড়াও, আপনাকে নিম্নলিখিত সরঞ্জামগুলিও প্রস্তুত করতে হবে: • রেঞ্চ • সেট বর্গক্ষেত্র • জলরোধী টারপলিন ইত্যাদি৷

এই ক্ষেত্রে এল-আকৃতির ফুট এবং গাইড রেল সহ অ্যালুমিনিয়াম উপকরণ ব্যবহার করে। এই উপাদান উচ্চ শক্তি, হালকা ওজন এবং জারা প্রতিরোধের বৈশিষ্ট্য. অ্যালুমিনিয়াম উপকরণগুলি কোণার উপকরণগুলিতে প্রক্রিয়া করা সহজ, যা সাধারণ সরঞ্জাম এবং এমন ব্যক্তিদের জন্য উপযুক্ত যারা এত পেশাদার নয়। এছাড়াও, অ্যালুমিনিয়াম বেশিরভাগ সৌর প্যানেলের ফ্রেমের সাথে সামঞ্জস্যপূর্ণ, তাই পরিবারগুলি পেশাদারদের ডাকা ছাড়াই এগুলি নিজেরাই ইনস্টল করতে পারে৷

নিম্নলিখিত বিস্তারিত ইনস্টলেশন পদক্ষেপ:

আপনার ছাদে সোলার সিস্টেম ইনস্টল করার আগে এই সম্পূর্ণ ম্যানুয়ালটি সাবধানে পড়ুন।

*L-ফুট ছাদ মাউন্টিং সলিউশনের ইনস্টলেশন নির্দেশাবলী কঠোরভাবে অনুসরণ করলে পণ্যের কাঠামোগত প্রয়োজনীয়তা মেটাবে এবং প্রাসঙ্গিক মানগুলি মেনে চলবে। ইনস্টলেশনের সময়, অনুগ্রহ করে প্রাসঙ্গিক নিরাপত্তা প্রবিধান মেনে চলুন এবং প্রাসঙ্গিক আঞ্চলিক প্রবিধানগুলিতে মনোযোগ দিন।

ইনস্টলারদের নিম্নলিখিত নিয়ম মেনে চলতে হবে।

1. সমস্ত প্রযোজ্য স্থানীয় বা জাতীয় বিল্ডিং কোড মেনে চলুন, যার মধ্যে এই ম্যানুয়ালটি বাতিল করতে পারে এমন যেকোনও;

2. নিশ্চিত করুন যে বন্ধনীর মতো পণ্যগুলি নির্দিষ্ট ইনস্টলেশন এবং ইনস্টলেশন পরিবেশের জন্য উপযুক্ত;

3. অনুগ্রহ করে আমাদের কোম্পানির প্রদত্ত আনুষাঙ্গিক ব্যবহার করুন এবং আপনি যে ইন্সটলেশন টুল নিয়ে আসেন। (আমাদের কোম্পানি বিকল্প আনুষাঙ্গিক ব্যবহার করে নির্মাণের জন্য কোন দায়বদ্ধতা গ্রহণ করবে না);

4. কীভাবে পুনর্ব্যবহার করবেন: অনুগ্রহ করে স্থানীয় প্রবিধান অনুসরণ করুন;

5. অপারেশন স্টাফিং: দুই পেশাদার সোলার প্যানেল ইনস্টলার কম নয় তা নিশ্চিত করুন;

6. পেশাদার ইলেকট্রিশিয়ানদের দ্বারা বৈদ্যুতিক সম্পর্কিত সরঞ্জামগুলির ইনস্টলেশন সম্পন্ন হয়েছে তা নিশ্চিত করুন;

7. সোলার প্যানেল অ্যারের বৈদ্যুতিক উপাদানগুলির নিরাপদ ইনস্টলেশন নিশ্চিত করুন।

প্রধান বৈশিষ্ট্য

ক মূলত কাঠের বিম বা ইস্পাত বিম দ্বারা সমর্থিত মই-আকৃতির রঙিন ইস্পাত টাইল ছাদের জন্য ব্যবহৃত হয়

খ. লাইটওয়েট ডিজাইন, টেকসই এবং সুন্দর, একত্রিত করা সহজ এবং দ্রুত ইনস্টল করা

গ. বাজারে ফ্রেমযুক্ত এবং ফ্রেমহীন সৌর প্যানেল ইনস্টলেশনের জন্য উপযুক্ত

d উপাদানগুলি কারখানায় পূর্বে একত্রিত করা হয় এবং সাইট ইনস্টলেশনের সময় বাঁচাতে যুক্তিসঙ্গতভাবে প্যাকেজ করা হয়

1. বর্ণনা

এই সিস্টেম অ্যালুমিনিয়াম খাদ আনুষাঙ্গিক ব্যবহার করে,অ্যালুমিনিয়াম রেলএবং স্টেইনলেস স্টীল বোল্ট, এবং কাঠের বিম বা ইস্পাত বিম দ্বারা সমর্থিত মই-আকৃতির রঙিন ইস্পাত টালি ছাদের জন্য উপযুক্ত।

সিস্টেম ইনস্টল করার আগে, দয়া করে নিম্নলিখিত ইনস্টলেশন নির্দেশাবলী সাবধানে পড়ুন। এবং ইনস্টলেশনের সময় স্থানীয় আইন মেনে চলুন.

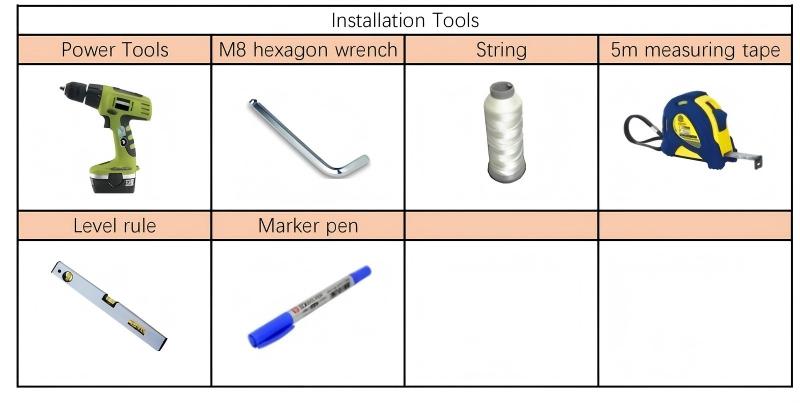

2. ইনস্টলেশন টুল

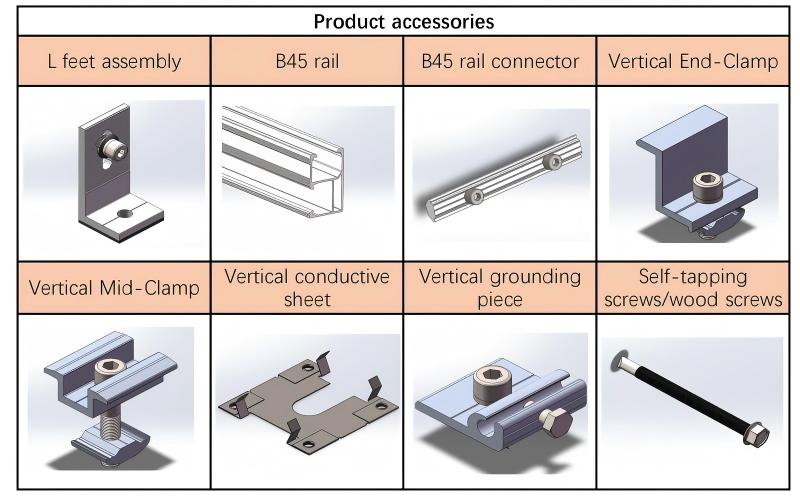

3. পণ্য আনুষাঙ্গিক

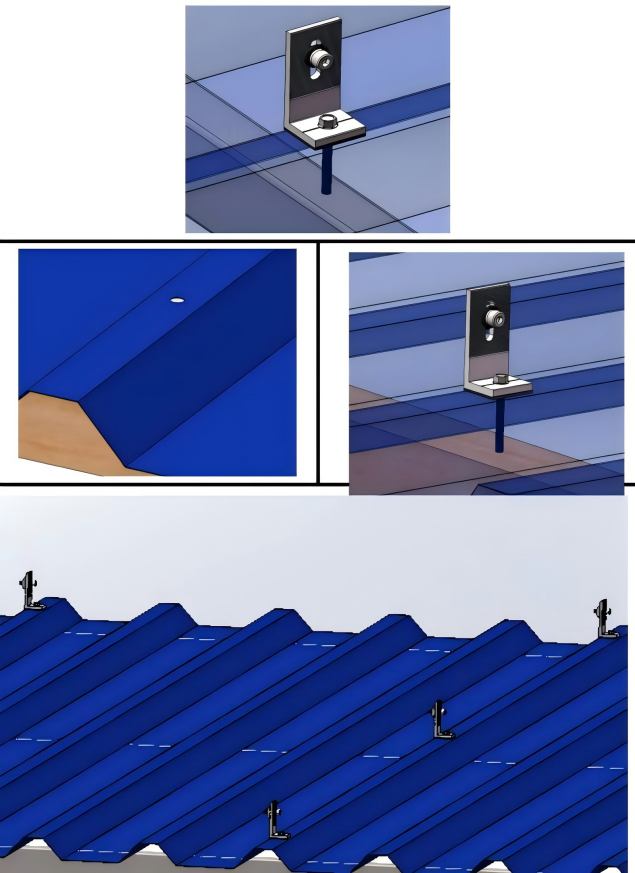

4.1 এল-ফুট ইনস্টল করা

সাপোর্ট বীমের উপাদান অনুসারে, ট্র্যাপিজয়েডাল রঙের ইস্পাত টাইলের ক্রেস্ট অবস্থানে এল-ফুট অ্যাসেম্বলি ইনস্টল এবং ঠিক করতে স্ব-ড্রিলিং স্ক্রু (সমর্থন রশ্মিটি একটি স্টিলের মরীচি) বা কাঠের স্ক্রু (সাপোর্ট বিমটি একটি কাঠের মরীচি) ব্যবহার করুন।

PS: যদি ট্র্যাপিজয়েডাল স্টিলের টাইলগুলিকে সমর্থনকারী purlins কাঠের বিম দিয়ে তৈরি হয়, তাহলে কাঠের স্ক্রু ঢোকানোর সুবিধার্থে রঙিন স্টিলের টাইলগুলিতে φ6mm এর একটি ছোট গর্ত ড্রিল করার জন্য একটি ড্রিলিং টুল ব্যবহার করা প্রয়োজন।

অঙ্কন অনুযায়ী সাজান এবং উপরের পদ্ধতি ব্যবহার করে অবশিষ্ট L-ফুট সমাবেশগুলি ইনস্টল করুন।

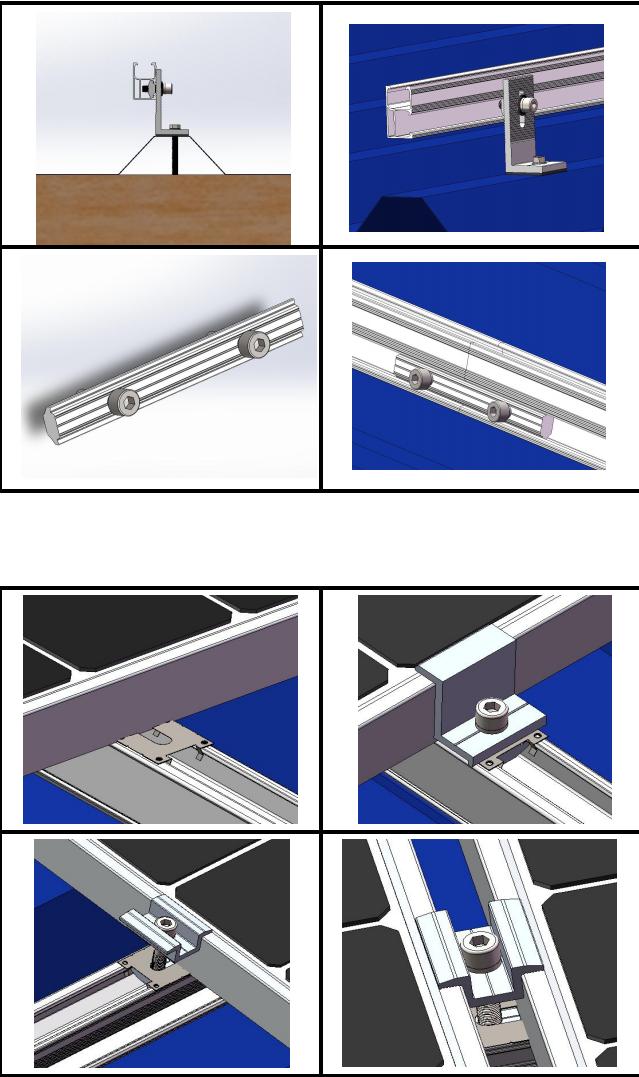

4.2 B45 রেল ইনস্টল করা

B45 রেলের ঢেউতোলা পৃষ্ঠের দিকটি ইতিমধ্যেই ইনস্টল করা এবং স্থির L ফুট উপাদানের ঢেউতোলা পৃষ্ঠের সাথে সারিবদ্ধ করতে সামঞ্জস্য করুন এবং রেল লক করার জন্য হুকের উপর ষড়ভুজ বোল্টকে শক্ত করতে একটি M8 হেক্সাগোনাল রেঞ্চ ব্যবহার করুন৷

রেল সংযোগকারী অবস্থানে রেল সংযোগকারী ইনস্টল করুন, এবং উভয় প্রান্তে জয়েন্টগুলি লক করতে রেল সংযোগকারীতে ষড়ভুজ বোল্টগুলিকে শক্ত করতে একটি M8 ষড়ভুজ রেঞ্চ ব্যবহার করুন৷

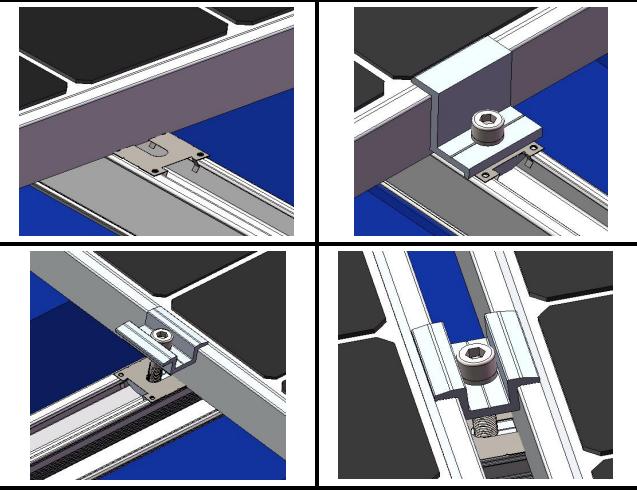

4.3 সোলার প্যানেল ইনস্টল করা

সৌর প্যানেলটি রেলের উপর রাখুন, শেষ সমাবেশের অবস্থান সামঞ্জস্য করুন এবং এন্ড-ক্ল্যাম্পের সাথে এটি ঠিক করুন (যদি একটি পরিবাহী শীট দিয়ে সজ্জিত থাকে, পরিবাহী শীটটি রেল স্লটে চাপুন, অবস্থানটি সামঞ্জস্য করুন এবং সৌর প্যানেলের ধাতব ফ্রেমের সাথে পরিবাহী শীটের এক প্রান্ত টিপুন)।

মধ্যম সৌর প্যানেলের অবস্থান সামঞ্জস্য করার পরে, এটি দিয়ে ঠিক করুনমিড-ক্ল্যাম্প(যদি একটি পরিবাহী শীট দিয়ে সজ্জিত হয়, রেল স্লটে পরিবাহী শীট টিপুন এবং অবস্থান সামঞ্জস্য করার পরে, পরিবাহী শীটের দুই প্রান্তে চাপ দিতে উভয় পাশে সৌর প্যানেলের ধাতব ফ্রেম ব্যবহার করুন)

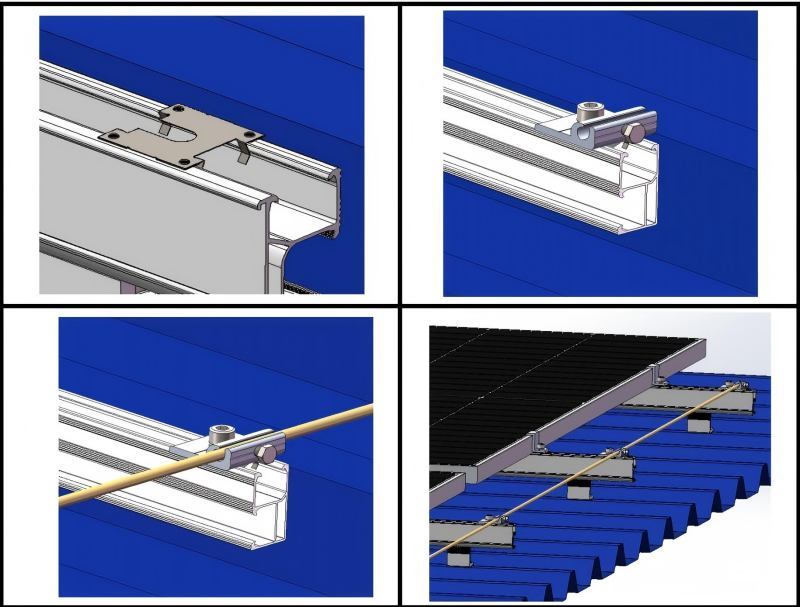

4.4 গ্রাউন্ডিং ফিটিং ইনস্টল করা

(1) রেলের শেষে পরিবাহী শীট ইনস্টল করুন।

(2) তারপর গ্রাউন্ডিং উপাদান ইনস্টল করুন।

(3) অবশিষ্ট রেলের শেষে গ্রাউন্ডিং ক্লিপগুলি ইনস্টল করুন।

(4) এই গ্রাউন্ডিং ক্লিপগুলির মধ্য দিয়ে একটি তামার তারটি পাস করুন, ষড়ভুজ বোল্টগুলিকে শক্ত করুন এবং অবশেষে গ্রাউন্ডিং তামার তারটিকে গ্রাউন্ড করুন।
