উচ্চ মানের এবং টেকসই সৌর প্যানেল ছাদ মাউন্ট সরবরাহকারী
টপফেনসোলার সৌর প্যানেল ছাদ মাউন্ট সিস্টেমের R&D এবং ডিজাইনে নেতৃত্ব দিচ্ছে। আমরা পেশাদারভাবে ওয়ান-স্টপ সোলার সলিউশন অফার করছি। আমাদের সিস্টেম অন্তর্ভুক্তফ্ল্যাট ছাদ সোলার প্যানেল মাউন্ট, মেটাল রুফ মাউন্টিং সিস্টেম, গ্রাউন্ড সোলার মাউন্টিং সিস্টেম, কারপোর্ট সোলার সিস্টেম, BIPV সোলার রুফ সিস্টেম, এবং এগ্রিভোল্টাইক্স সোলার সিস্টেম।
বিদ্যমান ভবনের ছাদে সরাসরি সৌরবিদ্যুৎ কেন্দ্র নির্মাণ করা এবং অতিরিক্ত জমি দখলের প্রয়োজন নেই। এটি আজকাল একটি জনপ্রিয় শহুরে শক্তি রূপান্তর সমাধান। ছাদ সৌর সিস্টেম সৌর কাঠামো এবং ছাদ একটি সম্পূর্ণ এবং সমন্বিত কাঠামোর সমন্বয় করছে।
সোলার প্যানেল দিয়ে কি ধরনের ছাদ স্থাপন করা যেতে পারে?
ছাদ বিভাগ:
|
টালি ছাদ |
ধাতব ছাদ |
অ্যাসফল্ট ছাদ |
কংক্রিট ছাদ |
|
|
|
|
|
ধাতব ছাদ যেমন স্ট্যান্ডিং সীম ছাদ, ঢেউতোলা প্লেট ইত্যাদি।
কাঠের মরীচি সহ পিচ করা টাইল ছাদের নীচে
পিচ করা বা সমতল ডামার ছাদ
সিমেন্টিং টাইপ কংক্রিট ছাদ
আরও বিভাগ…
1. ধাতব ছাদের জন্য, ছাদের আকার পরিমাপ করুন। সিস্টেমটি নীচের মত আপনার বিদ্যমান ছাদের আকারের বিবরণের উপর ভিত্তি করে ডিজাইন করা হয়েছে।
2. Topfencesolar ইঞ্জিনিয়ার দল সেই অনুযায়ী ছাদের জন্য সর্বোত্তম সমাধান মেলে।

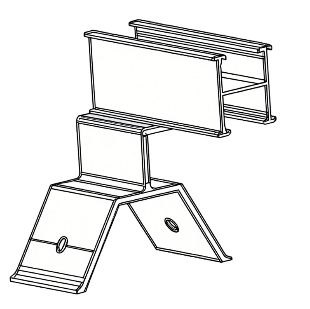

ক ধাতু ছাদ এইচ রেল অপ্টিমাইজড সিস্টেম, সহজ এবং দ্রুত ইনস্টলেশন সঙ্গে ছাদ clamps নির্বাচন.

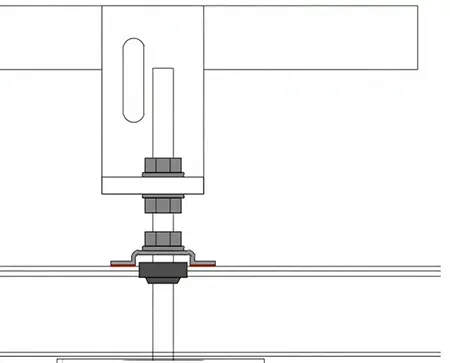

খ. ঢেউতোলা ধাতু ছাদ জন্য bolts সিস্টেমের সঙ্গে L-ফুট.

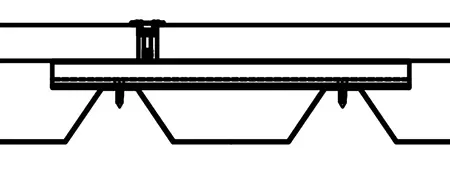

গ. মিনি রেল সিস্টেম লোডিং ওজনকে সবচেয়ে ছোট করার জন্য কাঠামোটিকে অপ্টিমাইজ করেছে।
d টাইল ছাদ, আমরা ছাদের হুক / দুই মাথার বোল্ট + রেল সিস্টেম ব্যবহার করে বেছে নিতে পারি।

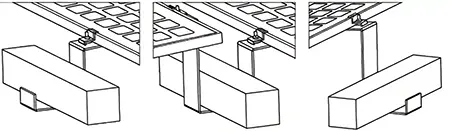

e সমতল ছাদ বেশিরভাগ ব্যালাস্ট সিস্টেম বা ট্রিপড ডিজাইন প্রয়োগ করে।

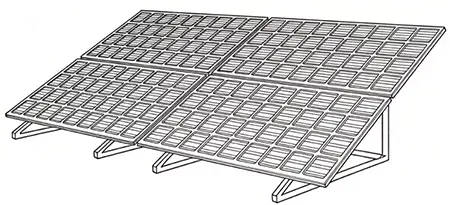

চ ট্রাইপড কাঠামো সমতল বা পিচ করা ছাদে আরও ভাল সৌরবিদ্যুৎ উৎপাদনের জন্য বিভিন্ন কোণ এবং উচ্চ কাস্টমাইজেশন পূরণ করতে পারে।
আরো সমাধান দয়া করেআমাদের সাথে যোগাযোগ করুন, আমরা আপনার ছাদ সংক্রান্ত সমাধান দিতে হবে.
ছাদ মাউন্টিং স্ট্রাকচার ডিজাইনিং ফ্যাক্টর:
ডিজাইন লোড
|
আইটেম |
পরামিতি (তথ্য উদাহরণ নীচে) |
|
প্যানেলের মাত্রা |
2278*1134*30 |
|
প্যানেলের ওজন |
30 কেজি |
|
প্যানেলের ওরিয়েন্টেশন |
উল্লম্ব বা ল্যান্ডস্কেপ |
|
প্যানেলের পরিমাণ/ প্রতি সেট |
1 × 2 = 2 পিসি |
|
টিল্ট কোণ |
11° |
|
আঞ্চলিক বাতাসের গতি |
72 m/s （3s দমকা গতি） |
|
গ্রাউন্ড স্নো লোড |
0 কেপিএ |
|
ভূখণ্ড বিভাগ |
3 |
|
সর্বোচ্চ উচ্চতা |
10 মি |
|
ইনস্টলেশন সাইট |
ছাদ |
|
অঞ্চলসমূহ |
C |
|
ডিজাইন স্ট্যান্ডার্ড |
AS/NZS 1170 (উদাহরণ) |
|

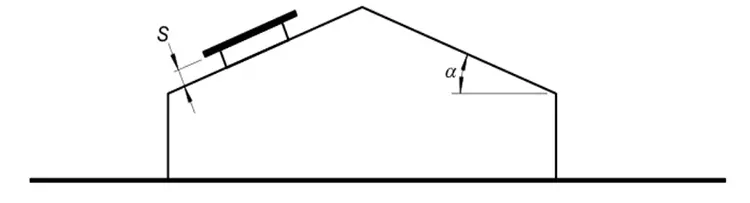

যদি α= 11° হয় |
|
|
|
যখন, |
θ = °, ধনাত্মক |
= 0.600 |
|
যখন, |
θ = 0 °, ঋণাত্মক |
= -1.400 |

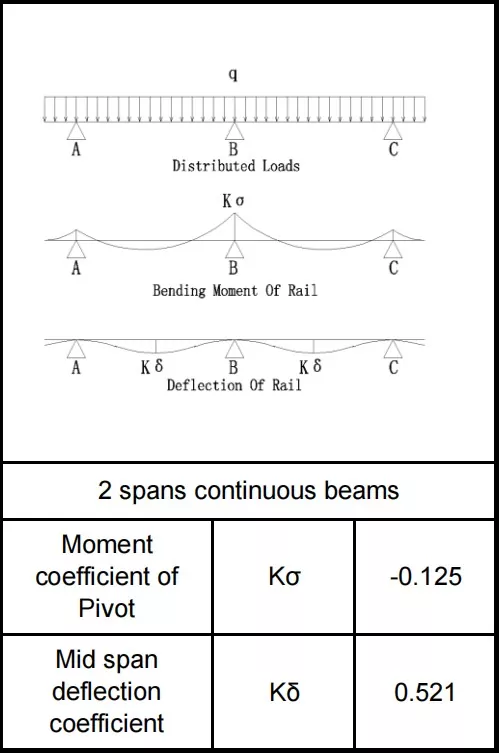

কাঠামোর চাপের হিসাব
একক রেল লোড প্রস্থ স্কেচ মানচিত্র
স্প্যান L=1.050 মি
ক্যান্টিলিভার Ls=0.200m
স্প্যানের পরিমাণ n=2
কাত কোণ θ=11°
রেল লোড করা প্রস্থ B=0.759m
লোড সমন্বয়
|
রেলের লোড সমন্বয় |
|||
|
|
X Asix -Qx(N/m) |
Y Asix-Qy(N/m) |
|
|
লোড |
ফিক্সড লোড-জি |
17.49 |
89.97 |
|
ডাউন উইন্ড লোড-W1 |
0 |
718.39 |
|
|
আপ উইন্ড লোড-W2 |
0 |
-1676.24 |
|
|
স্নো লোড-এস |
0.00 |
0.00 |
|
|
লোড সমন্বয় |
1.35G |
23.61 |
121.46 |
|
1.2G+0.6S |
20.99 |
107.96 |
|
|
1.2G+W1 |
20.99 |
826.35 |
|
|
0.9G+W2 |
15.74 |
-1595.27 |
|
|
|
|
|
|
একটি নিরাপদ নিরাপত্তা ছাদ সৌর প্যানেল কাঠামো নকশা ব্যবহার করা দীর্ঘমেয়াদী সমর্থন করার জন্য নিরাপদ গণনা পরিস্থিতিতে করা উচিত.
আমাদের কাঠামোর পরিষেবা জীবন ≥ 25 বছর
ওয়ারেন্টি 10 বছর।
- View as
সৌর ত্রিভুজ ব্যালাস্ট ফ্ল্যাট ছাদ মাউন্টিং সিস্টেম
পেশাদার প্রস্তুতকারক হিসাবে, আমরা আপনাকে উচ্চ মানের সৌর ত্রিভুজ ব্যালাস্ট ফ্ল্যাট ছাদ মাউন্টিং সিস্টেম সরবরাহ করতে চাই। ফ্ল্যাট রুফ মাউন্টিং সিস্টেম অ-ভেদক নকশা সহ বিভিন্ন ফ্ল্যাট ছাদের সৌর প্যানেল ইনস্টলেশনের জন্য ইঞ্জিনিয়ার করা হয়েছে। টপফেনসোলার ডিজাইন করা এই ব্যালাস্ট-সুরক্ষিত সিস্টেমটি ছাদে প্রবেশের প্রয়োজনীয়তা দূর করে এবং ছাদে পানি পড়ার ঝুঁকি দূর করে। এটি বাণিজ্যিক এবং শিল্প সমতল ছাদ অ্যাপ্লিকেশনের জন্য আদর্শ সমাধান যা ইউরোপ, উত্তর আমেরিকা, মেনা এবং APAC অঞ্চলে ভালভাবে প্রমাণিত এবং বিখ্যাতভাবে ব্যবহৃত হয়। .
ব্র্যান্ড:টপফেনসেলার
পণ্য উপাদান:Al6005-T5
পণ্য ফাংশন:ছাদ সৌর জন্য ব্যালাস্ট মডেল ইনস্টলেশন
সেবা জীবন:≥25 বছর
ব্যালাস্ট ফ্ল্যাট ছাদ সোলার মাউন্টিং সিস্টেম
পেশাদার প্রস্তুতকারক হিসাবে, টপফেনসোলার থেকে দ্য ব্যালাস্ট ফ্ল্যাট রুফ সোলার মাউন্টিং সিস্টেম, আপনার বিল্ডিং নিয়ম মেনে চলার সময় উচ্চ বাতাসের গতি এবং ভারী তুষার বিবেচনা করে ডিজাইন করা হয়েছে।
টপফেনসোলার ইঞ্জিনিয়ার টিম আপনার ছাদের কাঠামোর উপর ভিত্তি করে আদর্শ ব্যালাস্ট সিস্টেমের কাজ করছে, সঠিকভাবে কাঠামো লোডিং গণনা করে। আপনার সমতল ছাদের সম্পূর্ণ নিরাপত্তা সমাধানের জন্য আমরা বাতাসের লোড, তুষার লোড গণনা এবং ডেড লোড সহ শক্তিশালী ব্যালাস্ট কাঠামোর অনুকরণ অফার করি।
ব্র্যান্ড নাম:টপফেনসেলার
পণ্য উপাদান:অ্যালুমিনিয়াম
পণ্য ফাংশন:ব্যালাস্ট সাপোর্ট সিস্টেম
সেবা জীবন:≥25 বছর
টপফেনসোলার ইঞ্জিনিয়ার টিম আপনার ছাদের কাঠামোর উপর ভিত্তি করে আদর্শ ব্যালাস্ট সিস্টেমের কাজ করছে, সঠিকভাবে কাঠামো লোডিং গণনা করে। আপনার সমতল ছাদের সম্পূর্ণ নিরাপত্তা সমাধানের জন্য আমরা বাতাসের লোড, তুষার লোড গণনা এবং ডেড লোড সহ শক্তিশালী ব্যালাস্ট কাঠামোর অনুকরণ অফার করি।
ব্র্যান্ড নাম:টপফেনসেলার
পণ্য উপাদান:অ্যালুমিনিয়াম
পণ্য ফাংশন:ব্যালাস্ট সাপোর্ট সিস্টেম
সেবা জীবন:≥25 বছর
ফ্ল্যাট ছাদ সোলার মাউন্টিং কিট সিস্টেম
জিয়ামেন টপফেনসোলার হল চীনের সৌর মাউন্ট পণ্যগুলির একটি নেতৃস্থানীয় প্রস্তুতকারক, আমরা উচ্চ মানের ফ্ল্যাট ছাদ সোলার মাউন্টিং কিট সিস্টেম সরবরাহ করি। পেশাদার নকশা এবং OEM পরিষেবা গ্রাহকদের চাহিদা অনুযায়ী প্রদান করা যেতে পারে।
ব্র্যান্ড নাম:টপফেনসেলার
পণ্য উপাদান:অ্যালুমিনিয়াম আল 6005-T5/ T6, হট ডিপ গ্যালভানাইজড স্টিল
পণ্য ফাংশন:ধাতু ছাদ সৌর মাউন্ট
সেবা জীবন:≥25 বছর

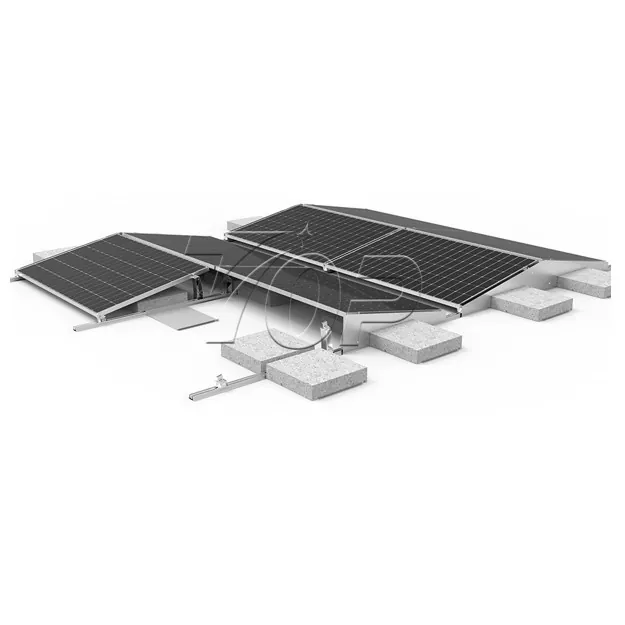

সোলার ব্যালাস্ট মাউন্টিং সিস্টেম
পেশাদার প্রস্তুতকারক হিসাবে, টপফেনসোলার দ্বারা উত্পাদিত নন-পেনিট্রেটিং সোলার ব্যালাস্ট মাউন্টিং সিস্টেমটি ছাদে ইনস্টল করা সোলার প্যানেলগুলির জন্য একটি স্থিতিশীল এবং নন-ড্রিলিং সমাধান সরবরাহ করে। এটি সৌর প্যানেলগুলিকে সুরক্ষিত করার জন্য ওজনযুক্ত কংক্রিট ব্লক যেমন কংক্রিট স্ল্যাব বা ব্যালাস্ট ট্রেগুলির উত্তর। কংক্রিটের ছাদে প্রবেশ করতে সম্প্রসারণ অ্যাঙ্কর বোল্ট ব্যবহার করার দরকার নেই। সরলীকৃত সমাধান ছাদের অখণ্ডতা বজায় রাখে, এবং ইনস্টলেশনের সময় কমায়, জল লিক হওয়ার ঝুঁকি দূর করে। সৌর প্যানেলের জন্য সস্তা, সহজ এবং দ্রুত ইনস্টল করা।
ব্র্যান্ড নাম:টপফেনসেলার
পণ্য উপাদান:হট-ডিপ গ্যালভানাইজড Q235 ইস্পাত
পণ্য ফাংশন:ধাতু ছাদ সৌর মাউন্ট
মডিউল ওরিয়েন্টেশন:ল্যান্ডস্কেপ বা উল্লম্ব
ব্র্যান্ড নাম:টপফেনসেলার
পণ্য উপাদান:হট-ডিপ গ্যালভানাইজড Q235 ইস্পাত
পণ্য ফাংশন:ধাতু ছাদ সৌর মাউন্ট
মডিউল ওরিয়েন্টেশন:ল্যান্ডস্কেপ বা উল্লম্ব

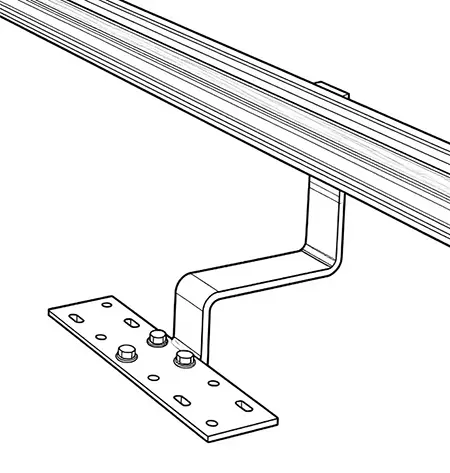

টালি ছাদ হুক মাউন্ট সিস্টেম
টপফেনসোলার ব্র্যান্ডেড টাইল রুফ হুক মাউন্টিং সিস্টেম চীন থেকে উত্পাদিত, এটি টাইল ছাদের হুক এবং ক্ল্যাম্প সহ অ্যালুমিনিয়াম রেলের উপর মাউন্ট করে পিচড টাইল ছাদে সোলার প্যানেল সমর্থন করার জন্য একটি সহজ এবং দ্রুত ইনস্টলেশন সমাধান। কোন অন-সাইট ঢালাই প্রয়োজন, এবং ছাদ গঠন কোন ক্ষতি.
ব্র্যান্ড নাম:টপফেনসেলার
পণ্য উপাদান:SUS304 ইস্পাত
পণ্য ফাংশন:আবাসিক, বাণিজ্যিক বা শিল্প টাইল ছাদ
সেবা জীবন:20 বছর
ব্র্যান্ড নাম:টপফেনসেলার
পণ্য উপাদান:SUS304 ইস্পাত
পণ্য ফাংশন:আবাসিক, বাণিজ্যিক বা শিল্প টাইল ছাদ
সেবা জীবন:20 বছর
টালি ছাদ সৌর মাউন্ট
পেশাদার প্রস্তুতকারক হিসাবে, টপফেনসোলার R&D এবং টাইল ছাদের জন্য টাইল ছাদ সোলার মাউন্ট সিস্টেম তৈরিতে বিশেষায়িত হয়েছে। অ্যালুমিনিয়াম উপাদান হালকা ওজনের উন্নত, জারা-প্রতিরোধী, এবং সহজ ইনস্টলেশন। অ্যালুমিনিয়াম হুকগুলি প্রবেশ করে টাইলের ছাদ (ওয়ানজেং) এবং সুরক্ষা রাখতে পারে। এই অ্যাপ্লিকেশন বাজারটি ইউরোপকে কভার করে যেমন জার্মানি, স্পেন, ইতালি, নেদারল্যান্ডস ইত্যাদি এবং এশিয়ান দেশগুলি যেমন ইন্দোনেশিয়া, থাইল্যান্ড, ভিয়েতনাম ইত্যাদি।
পণ্য ব্র্যান্ড:টপফেনসেলার
পণ্য উপাদান:উচ্চ গ্রেড অ্যালুমিনিয়াম
পণ্য ফাংশন:ছাদের হুক রেল মাউন্ট করে এবং সোলার প্যানেলকে সমর্থন করে
সেবা জীবন:≥25 বছর
পণ্য ব্র্যান্ড:টপফেনসেলার
পণ্য উপাদান:উচ্চ গ্রেড অ্যালুমিনিয়াম
পণ্য ফাংশন:ছাদের হুক রেল মাউন্ট করে এবং সোলার প্যানেলকে সমর্থন করে
সেবা জীবন:≥25 বছর
চীনে একটি নির্ভরযোগ্য সৌর প্যানেল ছাদ মাউন্ট প্রস্তুতকারক এবং সরবরাহকারী হিসাবে, আমাদের কারখানা রয়েছে। কাস্টমাইজড পণ্য মূল্য তালিকা পেতে, আমাদের সাথে যোগাযোগ করুন.
