সৌর বেড়া বায়ু টানেল পরীক্ষা: কাঠামোগত স্থিতিশীলতার জন্য ইঞ্জিনিয়ারিং বৈধতা
ঘের সুরক্ষা অবকাঠামোর সাথে নবায়নযোগ্য শক্তি উৎপাদনকে একীভূত করার জন্য সৌর বেড়া সিস্টেমগুলি একটি গুরুত্বপূর্ণ সমাধান হয়ে উঠছে। যেহেতু সৌর ইনস্টলেশনগুলি শিল্প সুবিধা, বাণিজ্যিক সাইট, লজিস্টিক পার্ক এবং ইউটিলিটি প্রকল্পগুলিতে চলে যায়, ইঞ্জিনিয়ারিং নির্ভরযোগ্যতা একটি মূল মূল্যায়নের কারণ হয়ে উঠেছে।সৌর বেড়াবায়ু টানেল পরীক্ষাবড় আকারের স্থাপনার আগে এরোডাইনামিক আচরণ, কাঠামোগত প্রতিক্রিয়া এবং দীর্ঘমেয়াদী স্থিতিশীলতা বিশ্লেষণ করার জন্য একটি বৈজ্ঞানিক পদ্ধতি প্রদান করে।
EPC ঠিকাদার, সৌর ইনস্টলার এবং ফটোভোলটাইক ডিস্ট্রিবিউটরদের জন্য, একটি নির্ভরযোগ্য সোলার ফেন্সিং সলিউশন নির্বাচন করা শুধুমাত্র শক্তি আউটপুট সম্পর্কে নয়। এটি নিশ্চিত করা যে মাউন্টিং কাঠামো পরিবেশগত লোড সহ্য করতে পারে, ইনস্টলেশন প্রক্রিয়া সহজ করতে পারে এবং ভবিষ্যতে রক্ষণাবেক্ষণের ঝুঁকি কমাতে পারে।
এই প্রযুক্তিগত সাদা কাগজটি ব্যাখ্যা করে কিভাবে বায়ু লোড ফটোভোলটাইক বেড়া কাঠামোকে প্রভাবিত করে, কেন বায়ু টানেলের বৈধতা গুরুত্বপূর্ণ এবং কীভাবে প্রকৌশল-কেন্দ্রিক নকশা সৌর বেড়া সিস্টেমের সামগ্রিক নির্ভরযোগ্যতা উন্নত করে।
কেন বায়ু প্রতিরোধ সৌর বেড়া ইঞ্জিনিয়ারিং একটি গুরুত্বপূর্ণ ফ্যাক্টর হয়ে উঠেছে
ঐতিহ্যগত বেড়া সিস্টেমগুলি মূলত শারীরিক সুরক্ষার জন্য ডিজাইন করা হয়েছিল। যাইহোক, ফটোভোলটাইক বেড়াগুলি অতিরিক্ত প্রকৌশল প্রয়োজনীয়তা চালু করেছে কারণ সৌর মডিউলগুলি কাঠামোর অ্যারোডাইনামিক বৈশিষ্ট্যগুলিকে পরিবর্তন করে।

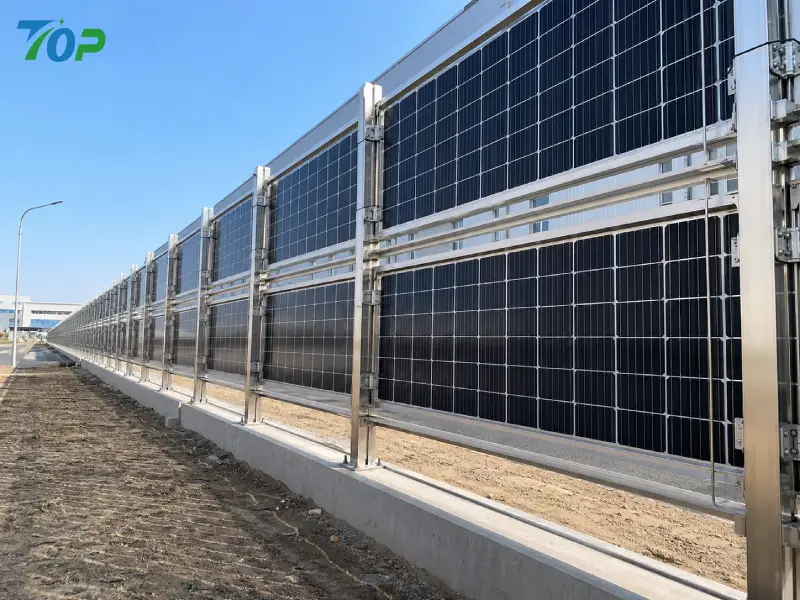

প্রচলিত ধাতব বেড়ার বিপরীতে, পিভি বেড়া সিস্টেমের মধ্যে রয়েছে সৌর প্যানেল, মাউন্টিং রেল, ক্ল্যাম্প এবং সমর্থনকারী পোস্ট। এই উপাদানগুলি বায়ু শক্তির অতিরিক্ত পৃষ্ঠের এক্সপোজার তৈরি করে। যখন বায়ু কাঠামোর মধ্য দিয়ে বা চারপাশে যায়, তখন চাপের পার্থক্য উল্লেখযোগ্য লোড তৈরি করতে পারে যা সম্পূর্ণ মাউন্টিং সিস্টেমের মাধ্যমে নিরাপদে স্থানান্তর করা আবশ্যক।
একটি পেশাদারভাবে ডিজাইন করা সৌর বেড়া সিস্টেমকে অবশ্যই সম্পূর্ণ কাঠামোগত চেইন বিবেচনা করতে হবে:
- সৌর প্যানেল পৃষ্ঠ লোডিং
- মডিউল এবং মাউন্ট রেল মধ্যে সংযোগ শক্তি
- পোস্ট এবং ভিত্তি মাধ্যমে লোড স্থানান্তর
- বহিরঙ্গন অবস্থার অধীনে উপাদান স্থায়িত্ব
- প্রকল্প নির্বাহের সময় ইনস্টলেশন নির্ভুলতা
EPC কোম্পানিগুলির জন্য, কাঠামোগত নির্ভরযোগ্যতা সরাসরি প্রকল্পের কর্মক্ষমতা প্রভাবিত করে। একটি স্থিতিশীল নকশা অপ্রত্যাশিত অনসাইট সামঞ্জস্য কমাতে সাহায্য করে, ইনস্টলেশন দক্ষতা উন্নত করে এবং কাঠামোগত আন্দোলন বা উপাদান ব্যর্থতার কারণে বিক্রয়-পরবর্তী সমস্যার সম্ভাবনা কমায়।
ফোটোভোলটাইক বেড়া কাঠামোর উপর বায়ু লোড বোঝা
ফোটোভোলটাইক স্ট্রাকচার ইঞ্জিনিয়ারিংয়ে বিবেচিত সবচেয়ে গুরুত্বপূর্ণ পরিবেশগত কারণগুলির মধ্যে একটি বায়ু লোড। বায়ু দ্বারা সৃষ্ট শক্তি বায়ুর গতি, বায়ুর ঘনত্ব, গঠন জ্যামিতি, ইনস্টলেশনের উচ্চতা এবং স্থানীয় পরিবেশগত অবস্থা সহ একাধিক পরিবর্তনশীলের উপর নির্ভর করে।
কিভাবে বায়ু চাপ সৌর বেড়া সিস্টেমে কাজ করে
যখন বায়ু একটি সৌর বেড়া কাঠামোতে পৌঁছায়, তখন সিস্টেমের বিভিন্ন এলাকায় চাপ বিতরণ করা হয়। সৌর মডিউলের সামনের পৃষ্ঠটি সরাসরি বাতাসের চাপ অনুভব করে, যখন পিছনের দিকটি বায়ুপ্রবাহের অবস্থার উপর নির্ভর করে সাকশন প্রভাব অনুভব করতে পারে।
এই শক্তিগুলি পুরো কাঠামো জুড়ে বিভিন্ন স্ট্রেস পয়েন্ট তৈরি করে। সর্বোচ্চ লোড প্রায়ই চারপাশে ঘনীভূত হয়:
- মডিউল মাউন্টিং পয়েন্ট
- রেল সংযোগ
- বন্ধন উপাদান
- উল্লম্ব সমর্থন পোস্ট
- ফাউন্ডেশন সংযোগ এলাকা
একটি সম্পূর্ণ সৌর বেড়া বায়ু লোড গণনা মূল্যায়ন করে কিভাবে এই শক্তিগুলি কাঠামোর মধ্য দিয়ে চলে। লক্ষ্য শুধুমাত্র সর্বাধিক চাপ বোঝা নয় বরং প্রতিটি উপাদান একটি স্থিতিশীল প্রকৌশল ব্যবস্থা হিসাবে একসাথে কাজ করে তা নিশ্চিত করা।
খারাপভাবে ডিজাইন করা কাঠামোগুলি অত্যধিক বিকৃতি, আলগা সংযোগ, বা পরিষেবা জীবন হ্রাসের মতো সমস্যাগুলি অনুভব করতে পারে। অতএব, বায়ু-প্রতিরোধী নকশা ইনস্টলেশনের পরে না হয়ে প্রাথমিক প্রকৌশল পর্যায় থেকে বিবেচনা করা আবশ্যক।
ফোটোভোলটাইক বেড়া কাঠামোগত স্থিতিশীলতা প্রভাবিত মূল কারণ
একটি সৌর বেড়ার কাঠামোগত কর্মক্ষমতা বিভিন্ন আন্তঃসংযুক্ত কারণের উপর নির্ভর করে। একটি নির্ভরযোগ্য সিস্টেমের জন্য উপকরণ, জ্যামিতি এবং ইনস্টলেশন অবস্থার মধ্যে সুষম নকশা প্রয়োজন।
1. সৌর মডিউল বিন্যাস এবং সারফেস এক্সপোজার
সৌর প্যানেল নির্ধারণ করে কিভাবে বাতাস বেড়ার সাথে মিথস্ক্রিয়া করে। বৃহত্তর উন্মুক্ত পৃষ্ঠগুলি উচ্চতর অ্যারোডাইনামিক শক্তি তৈরি করতে পারে, বিশেষ করে খোলা জায়গায় যেখানে বায়ুপ্রবাহ কম সীমাবদ্ধ।
কাঠামোটি প্রত্যাশিত পরিবেশগত লোডগুলি পরিচালনা করতে পারে তা নিশ্চিত করতে ইঞ্জিনিয়ারদের অবশ্যই মডিউল অভিযোজন, ব্যবধান এবং ইনস্টলেশন কনফিগারেশনের মূল্যায়ন করতে হবে।
2. মাউন্ট স্ট্রাকচার ডিজাইন
মাউন্টিং কাঠামো সৌর বেড়ার লোড-ভারিং ফ্রেমওয়ার্ক হিসাবে কাজ করে। রেল, ক্ল্যাম্প এবং সমর্থন প্রোফাইলগুলিকে অবশ্যই বাহিনীকে সমানভাবে বিতরণ করতে হবে এবং সিস্টেমের জীবনচক্র জুড়ে যান্ত্রিক স্থিতিশীলতা বজায় রাখতে হবে।
একটি সঠিকভাবে ইঞ্জিনিয়ারড সৌর মাউন্টিং কাঠামো চাপের ঘনত্ব হ্রাস করে এবং স্থানীয় ব্যর্থতা প্রতিরোধে সহায়তা করে নির্ভরযোগ্যতা উন্নত করে।
3. ভিত্তি এবং স্থল সংযোগ
সৌর বেড়া কাঠামোগত বৈধতা বায়ু টানেল পরীক্ষার ভূমিকা
ফোটোভোলটাইক বেড়া সিস্টেমের জন্য, বায়ু কর্মক্ষমতা শুধুমাত্র একটি তাত্ত্বিক গণনার সমস্যা নয় বরং একটি কাঠামোগত বৈধতা চ্যালেঞ্জও। যেহেতু সৌর বেড়াগুলি লাইটওয়েট মাউন্টিং স্ট্রাকচারের সাথে বড় উন্মুক্ত ফটোভোলটাইক পৃষ্ঠকে একত্রিত করে, তাই বায়ুপ্রবাহের মিথস্ক্রিয়া যান্ত্রিক কর্মক্ষমতাকে উল্লেখযোগ্যভাবে প্রভাবিত করতে পারে।
সৌর বেড়া বায়ু টানেল পরীক্ষাবৃহৎ-স্কেল স্থাপনের আগে বাস্তব বায়ুপ্রবাহ পরিস্থিতি সম্পূর্ণ পিভি বেড়া সিস্টেমকে কীভাবে প্রভাবিত করে তা মূল্যায়ন করার জন্য একটি প্রকৌশল পদ্ধতি প্রদান করে। শুধুমাত্র সরলীকৃত গণনার উপর নির্ভর না করে, উইন্ড টানেল টেস্টিং ইঞ্জিনিয়ারদের অ্যারোডাইনামিক আচরণ পর্যবেক্ষণ করতে, বায়ুচাপের বন্টন পরিমাপ করতে এবং জটিল কাঠামোগত লোডিং এলাকা চিহ্নিত করতে দেয়।
কেন ঐতিহ্যগত বায়ু লোড গণনা সর্বদা যথেষ্ট নয়
প্রথাগত বায়ু লোড গণনা ফটোভোলটাইক গঠন নকশা জন্য একটি গুরুত্বপূর্ণ ভিত্তি. এটি আঞ্চলিক বায়ু পরিস্থিতি এবং কাঠামোগত পরামিতিগুলির উপর ভিত্তি করে আনুমানিক পরিবেশগত লোড প্রদান করে।
যাইহোক, সৌর বেড়া সিস্টেমের অনন্য অ্যারোডাইনামিক বৈশিষ্ট্য রয়েছে যা জটিল বায়ুপ্রবাহ আচরণ তৈরি করতে পারে।
বন্ধ বিল্ডিং স্ট্রাকচারের বিপরীতে, ফটোভোলটাইক বেড়াগুলি সাধারণত খোলা কাঠামো যেখানে বাতাস সৌর মডিউলগুলির চারপাশে, মাঝখানে এবং পিছনে যেতে পারে। এই বায়ুপ্রবাহের মিথস্ক্রিয়া বেড়ার বিভিন্ন এলাকায় অসম চাপ বন্টন তৈরি করতে পারে।
বেশ কয়েকটি কারণ একটি সৌর বেড়া সিস্টেমের প্রকৃত বায়ু প্রতিক্রিয়া প্রভাবিত করতে পারে:
- উল্লম্ব মডিউল অভিযোজন
- প্যানেল ব্যবধান এবং বায়ুপ্রবাহ ফাঁক
- বেড়া উচ্চতা এবং উন্মুক্ত এলাকা
- বেড়া লেআউট আপেক্ষিক বায়ু দিক
- আশেপাশের ভবন বা ল্যান্ডস্কেপ অবস্থা
অতএব, বায়ু পরীক্ষার মাধ্যমে ইঞ্জিনিয়ারিং বৈধতা তাত্ত্বিক নকশা অনুমান এবং বাস্তব-বিশ্বের অ্যারোডাইনামিক আচরণের মধ্যে ব্যবধান পূরণ করতে সহায়তা করে।
উল্লম্ব ফটোভোলটাইক বেড়া কাঠামোর এরোডাইনামিক আচরণ
বেশিরভাগ সৌর বেড়া অ্যাপ্লিকেশনগুলি উল্লম্বভাবে মাউন্ট করা ফটোভোলটাইক মডিউল ব্যবহার করে, যা প্রচলিত ছাদের সৌর ব্যবস্থার তুলনায় বিভিন্ন বায়ুপ্রবাহ বৈশিষ্ট্য তৈরি করে।
যখন বাতাস একটি ফটোভোলটাইক মডিউলের সামনের পৃষ্ঠে পৌঁছায়, তখন সরাসরি বাতাসের চাপ তৈরি হয়। একই সময়ে, প্যানেলের প্রান্ত এবং পিছনের দিকে বায়ুপ্রবাহ স্তন্যপান প্রভাব তৈরি করতে পারে।
সম্মিলিত চাপের পার্থক্য অ্যারোডাইনামিক লোড তৈরি করে যা পুরো কাঠামোগত সিস্টেমের মাধ্যমে স্থানান্তরিত হয়।
লোড পাথ হিসাবে বর্ণনা করা যেতে পারে:
- বায়ু শক্তি ফটোভোলটাইক মডিউল পৃষ্ঠের উপর কাজ করে

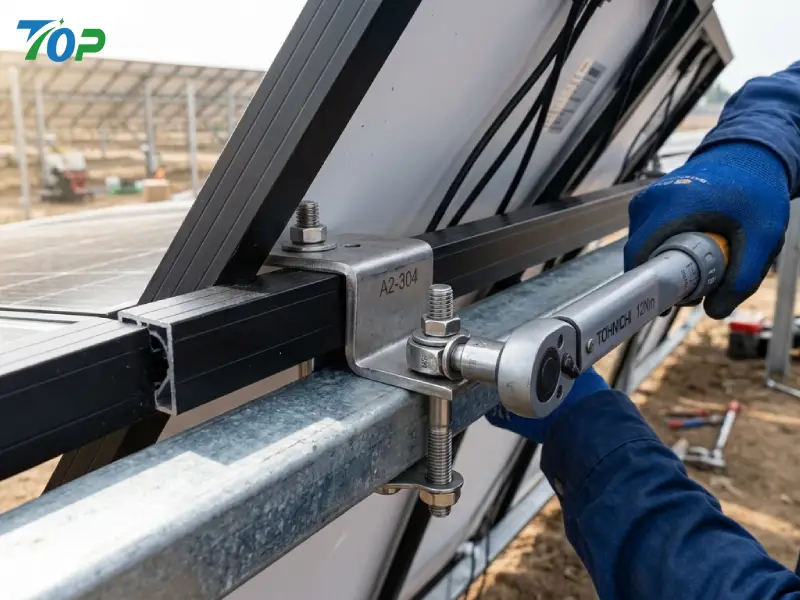

- চাপ মডিউল clamps মাধ্যমে স্থানান্তরিত
- যান্ত্রিক লোড মাউন্টিং রেলের মাধ্যমে বিতরণ করা হয়
- বাহিনী সমর্থন পোস্টে প্রেরণ
- লোড ভিত্তি মধ্যে স্থানান্তরিত
এই লোড পাথ বোঝা অত্যাবশ্যক কারণ ব্যর্থতার ঝুঁকি প্রায়ই প্রধান কাঠামোগত সদস্যদের পরিবর্তে সংযোগ বিন্দুতে ঘটে।
বায়ু টানেল পরীক্ষার সময় মূল্যায়ন করা মূল অ্যারোডাইনামিক ফ্যাক্টর
একটি পেশাদার বায়ু সুড়ঙ্গ মূল্যায়ন কিভাবে বায়ুপ্রবাহ সৌর বেড়া কাঠামোর সাথে মিথস্ক্রিয়া করে এবং যেখানে অতিরিক্ত নকশা অপ্টিমাইজেশন প্রয়োজন হতে পারে তার উপর দৃষ্টি নিবদ্ধ করে।
গুরুত্বপূর্ণ মূল্যায়নের কারণগুলির মধ্যে রয়েছে:
- বায়ুর চাপ সহগ (Cp):প্রকৌশলীরা বিশ্লেষণ করে যে কীভাবে আলোক-লোড অঞ্চলগুলিকে চিহ্নিত করতে ফটোভোলটাইক মডিউলগুলির বিভিন্ন পৃষ্ঠ জুড়ে বাতাসের চাপ পরিবর্তিত হয়।
- প্রান্ত লোডিং প্রভাব:সৌর বেড়া অ্যারেগুলির বাইরের প্রান্তগুলি অভ্যন্তরীণ বিভাগের তুলনায় বিভিন্ন বায়ুগত শক্তি অনুভব করতে পারে কারণ বায়ুপ্রবাহ কম সীমাবদ্ধ।
- অশান্তি প্রভাব:কাছাকাছি ভবন, গাছ, বা শিল্প কাঠামো অনিয়মিত বায়ুপ্রবাহ পরিস্থিতি তৈরি করতে পারে যা কাঠামোগত প্রতিক্রিয়াকে প্রভাবিত করে।
- প্যানেল গ্যাপ এরোডাইনামিকস:ফটোভোলটাইক মডিউলগুলির মধ্যে ব্যবধান বায়ুপ্রবাহের গতি এবং চাপ পুনর্বণ্টনকে প্রভাবিত করতে পারে।
- সংযোগ লোড বিতরণ:প্রকৌশলীরা মূল্যায়ন করেন কিভাবে ক্ল্যাম্প, রেল এবং সমর্থন কাঠামোর মাধ্যমে বায়ুগত শক্তি স্থানান্তরিত হয়।
সৌর বেড়া সিস্টেমের জন্য বায়ু টানেল পরীক্ষার পদ্ধতি
একটি সম্পূর্ণ বায়ু সুড়ঙ্গ পরীক্ষার প্রক্রিয়ায় শারীরিক মডেল প্রস্তুতি থেকে কাঠামোগত প্রতিক্রিয়া মূল্যায়ন পর্যন্ত একাধিক প্রকৌশল পর্যায় জড়িত থাকে। উদ্দেশ্য শুধুমাত্র বায়ু আচরণ পর্যবেক্ষণ করা নয়, চূড়ান্ত সৌর বেড়া নকশা উন্নত করা।
পর্যায় 1: সৌর বেড়া ভৌত মডেল প্রস্তুতি
প্রথম পদক্ষেপটি একটি প্রতিনিধি পরীক্ষার মডেল তৈরি করছে যা প্রকৃত ফটোভোলটাইক বেড়া সিস্টেমের গুরুত্বপূর্ণ বৈশিষ্ট্যগুলিকে সঠিকভাবে প্রতিফলিত করে।
মডেলটিতে গুরুত্বপূর্ণ কাঠামোগত উপাদান রয়েছে যেমন:
- ফটোভোলটাইক মডিউল
- অ্যালুমিনিয়াম বা স্টেইনলেস স্টীল মাউন্ট রেল
- মডিউল clamps
- উল্লম্ব সমর্থন পোস্ট
- ফাউন্ডেশন সংযোগ প্রতিনিধিত্ব
প্রকৌশলীরা জ্যামিতিক সাদৃশ্য, স্ট্রাকচারাল কনফিগারেশন এবং ইনস্টলেশন লেআউট বিবেচনা করেন যাতে মডেলটি প্রকৃত প্রকল্পের অবস্থার প্রতিফলন করে।
পর্যায় 2: বায়ু পরিবেশ সিমুলেশন এবং বায়ুপ্রবাহ পরীক্ষা
পরীক্ষার সময়, বাস্তব প্রকল্পের অপারেশন চলাকালীন ঘটতে পারে এমন বিভিন্ন বায়ু পরিস্থিতি অনুকরণ করতে নিয়ন্ত্রিত বায়ুপ্রবাহ তৈরি হয়।
প্রকৌশলীরা একাধিক বায়ুর দিকনির্দেশ মূল্যায়ন করেন কারণ সৌর বেড়াগুলি বিদ্যমান বাতাসের তুলনায় তাদের অভিযোজনের উপর নির্ভর করে বিভিন্ন লোডিং অবস্থার অভিজ্ঞতা নিতে পারে।
পরীক্ষায় ফোকাস করে:
- মডিউল জুড়ে চাপ বিতরণ
- প্যানেলের ফাঁকের চারপাশে বায়ুপ্রবাহের নিদর্শন
- এরোডাইনামিক লোডিং পরিবর্তন
- বর্ধিত কাঠামোগত চাপ সহ এলাকায়
পর্যায় 3: কাঠামোগত প্রতিক্রিয়া পরিমাপ
বায়ুপ্রবাহ পরীক্ষার পরে, প্রকৌশলীরা বিশ্লেষণ করেন যে কীভাবে সৌর বেড়ার কাঠামো বায়ুগত শক্তির প্রতি প্রতিক্রিয়া জানায়।
মূল পর্যবেক্ষণ অন্তর্ভুক্ত:
- কাঠামোগত স্থানচ্যুতি
- সংযোগ আচরণ
- স্ট্রেস ঘনত্ব এলাকা
- সামগ্রিক স্থিতিশীলতা কর্মক্ষমতা
উদ্দেশ্য হল প্রত্যাশিত পরিবেশগত অবস্থার অধীনে কাঠামো যান্ত্রিক নির্ভরযোগ্যতা বজায় রাখে তা যাচাই করা।
পর্যায় 4: পরীক্ষার ফলাফলের উপর ভিত্তি করে ইঞ্জিনিয়ারিং অপ্টিমাইজেশন
উইন্ড টানেল টেস্টিং শুধুমাত্র একটি বৈধতা প্রক্রিয়া নয়, এটি একটি ডিজাইন অপ্টিমাইজেশন টুলও।
পরীক্ষার ফলাফলের উপর ভিত্তি করে, ইঞ্জিনিয়াররা উন্নতি করতে পারে:
- মাউন্টিং রেল কনফিগারেশন
- ক্ল্যাম্প পজিশনিং
- পোস্ট ব্যবধান সমর্থন
- কাঠামোগত শক্তিবৃদ্ধি
- ফাউন্ডেশন ডিজাইন পদ্ধতি
এই প্রকৌশল প্রক্রিয়াটি ভাল বায়ু প্রতিরোধের, উন্নত ইনস্টলেশন আত্মবিশ্বাস এবং আরও অনুমানযোগ্য দীর্ঘমেয়াদী কর্মক্ষমতা সহ সৌর বেড়া সিস্টেম তৈরি করতে সহায়তা করে।
এমনকি মাটির উপরে শক্তিশালী উপাদান থাকা সত্ত্বেও, ভিত্তি নকশা অপরিহার্য। বায়ু শক্তি শেষ পর্যন্ত পোস্ট বা অ্যাঙ্করিং সিস্টেমের মাধ্যমে মাটিতে স্থানান্তরিত হয়।
কাঠামোগত কর্মক্ষমতা মূল্যায়ন করার সময় মাটির অবস্থা, ইনস্টলেশনের গভীরতা এবং প্রকল্পের পরিবেশ সবসময় বিবেচনা করা উচিত।
দীর্ঘমেয়াদী নির্ভরযোগ্যতার জন্য ইঞ্জিনিয়ারিং-ভিত্তিক সৌর বেড়া ডিজাইন
একটি নির্ভরযোগ্য সৌর বেড়া সিস্টেম হল অ্যারোডাইনামিক বিশ্লেষণ, উপাদান নির্বাচন, কাঠামোগত প্রকৌশল, এবং উত্পাদন মান নিয়ন্ত্রণের সমন্বয়ের ফলাফল।
পেশাদার সরবরাহকারীদের জন্য যেমন TopFenceSolar, প্রকৌশল কর্মক্ষমতা পণ্য উন্নয়ন প্রক্রিয়া জুড়ে বিবেচনা করা হয়, EPC অংশীদারদের বাস্তব-বিশ্ব ইনস্টলেশন পরিবেশের জন্য ডিজাইন করা সমাধান পেতে সাহায্য করে।
